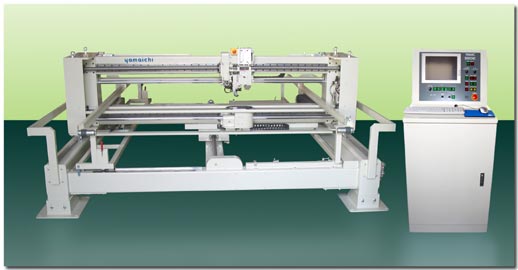

NC制御ミニスペースコンフォーターマシン |
||||
Model : Y&Y-S900CNC series |
||||
 |
|
|
Y&Y-S900CNCムービー
|
 QuickTime 35kbps |
 Windows Madia Player 250kbps |
|
| Windows Madia Player 50kbps |
|||
 |
 Acrobatｪ Reader はこちらから |
||
| 機構 | |
|
・
|
NC制御に64bitコンピュータを使用、データ処理能力が向上しました。 |
|
・
|
プログラムは NC装置内ハードディスクにて記録、再生可能です。 |
|
|
（外部記憶装置として、3.5インチフロッピーディスクドライブをNC装置に内臓しています） |
|
・
|
布団張り枠の出し入れを容易に行えるミシンヘッド昇降装置。 |
|
・
|
エアー圧を利用したジェットフォグによるミシンヘッド及び釜部の自動給油システム。 |
|
・
|
光電方式上糸切れ感知センサーを採用しています。 |
|
・
|
上糸切れ自動停止、自動糸換え位置移動システム及び糸切れ位置を記憶した元位置復帰システム。 |
|
|
（特許登録み） |
|
・
|
自動下糸切り装置。 |
|
・
|
前後左右送りにボールネジを使用した高精度の送り機構。 |
|
・
|
ソフトウエアー／ハードウエアーの二重オーバーラン防止システム。 |
|
・
|
作業安全確保のための安全装置を装着。 |
|
・
|
コンフォーターマシン専用に設計開発したミシンヘッドは、従来より高速安定性及び耐久性を向上 |
| しました。 | |
| 特徴 | |
|
・
|
主モートルにサーボ式ミシン針定位置停止モートルを使用しているため、ミシン縫い速度及び送り |
| 速度が即座に変更できます。（３軸同時制御） | |
|
・
|
上糸切れ時等には糸切れ検知地点を記憶し、修復後模様プログラムの逆行を行い任意の場所から再 |
| スタートが可能です。 | |
| （高精度な電子コントロールのため、再スタート時に縫い模様の重なりも目立ちません） | |
|
・
|
縫い模様の拡大／縮小機能、模様全体の移動機能により布団サイズの変化に即座に対応できます。 |
|
・
|
生産管理機能付き。 |
| データNO.別出来高枚数／総出来高枚数／作業時間のトータル／今回実可動率／今回上糸切れ回数 |
|
| ／１枚の縫い時間を画面に表示します。 | |
|
・
|
液晶画面に縫い模様をグラフィック表示します。（自動運転画面及びプログラム作成画面） |
|
・
|
ミシンの自動運転中に新規パターンのプログラム作成ができます。 |
|
・
|

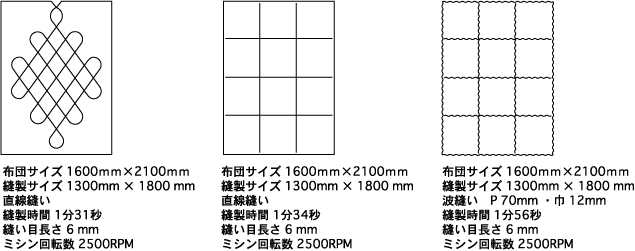

よく使用する波形、スカラ形をパターン登録してありますので直線のパターンと同様、始点と終点 |
| のプログラムのみで入力できます。 |
|
| パターン作成時間は従来機の１／５に短縮。（当社Y&Y-700CNCとの比較） | |
|
・
|
布団枠ガイドレールはワンタッチで枠巾変更に対応。（PAT.P） |
|
・
|
電源投入後の原点復帰操作が不要。マシン据付け時に一度行うだけでその後は電源ON/OFFを行っ |
| ても即座に作業開始できます。 | |
|
・
|
画面上で任意の縫い目長さ（0.1〜9.9mm）を設定可能。常に一定の縫い目長さで縫製できます。 |
| 赤色文字は、S900CNCの新機能です。 | |
